今回は、風防について気が付いた箇所です。零戦の風防は、後期に防弾ガラスが付いた以外に大きな変化がないのですが、今回紹介する箇所は、製造場所の差(三菱製と中島製との差)により発生したと考えている極々些細なところとあまり知られていない細部です。 |
図1
|
これが、三菱製の32型(A6M3)以降に見られる第一風防です。
|
図2
|
図3 (防弾ガラス付き)
|

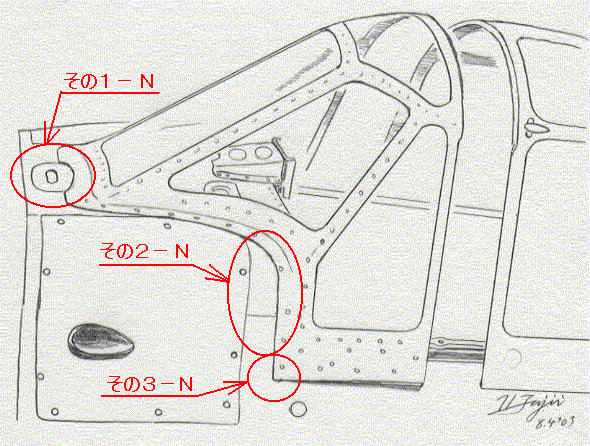

こちらが、中島製の52型(A6M5)以降に見られる第一風防です。
|
図4
|

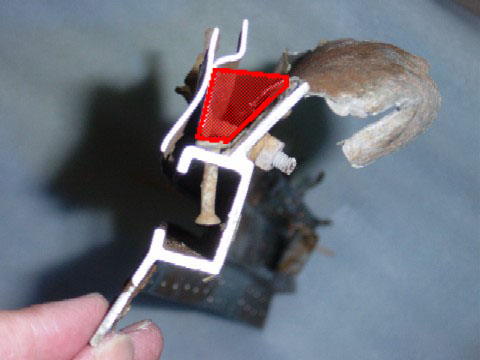

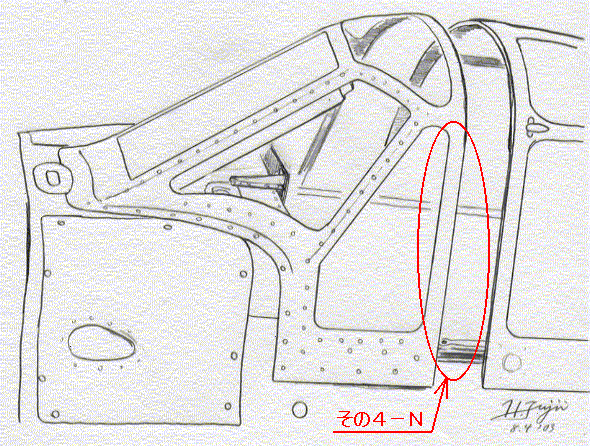

最後は、中島製の最後期の機体に見られるものです。このタイプでは、可動風防と接する部分のフレームが太くなります。(その4‐N)それまでは下部では細く、上部では太くなり可動部側に出っ張っていて、その出っ張り部分が可動部のへこんだ部分とかみ合うという凝ったつくりなのですが、この最後期では、下部の細い部分も太くなり出っ張りがなくなります。一方、可動部にはへこみが残っていて、第一風防内側にも出っ張りがありますから、可動風防が第一風防のフレーム内側に入るように合わさるようです。ところでサンディエゴの機体もこのタイプなのですが、胴体との接線部分のフレームは、琵琶湖の機体より太く、下端の角もとられています。 ここからは蛇足ですが、可動風防の胴体側ガイドレール部分は、胴体の開口部より後では、複雑な断面となっています。これは、胴体と完全に一体になるもので、後で取り付けることは出来ない構造となっています。写真はこのガイドレールの第3風防部分の断面です。上下に胴体の形状に合わせた斜めのフランジが付いたC型チャンネルが一体で引き抜き成形されています。(現在のアルミサッシュと同じです)コックピット開口部分では上側のフランジが削り取られています。また、第3風防の取り付けは上側のフランジに共締めですが、角度が合わないため、ここでも木材が間に挟まれています。(写真の赤枠部分。木材を固定する下からの木ネジ{どうやって締めたのでしょう?}と、風防を固定するスクリューとナットも見えます)
|
写真 |

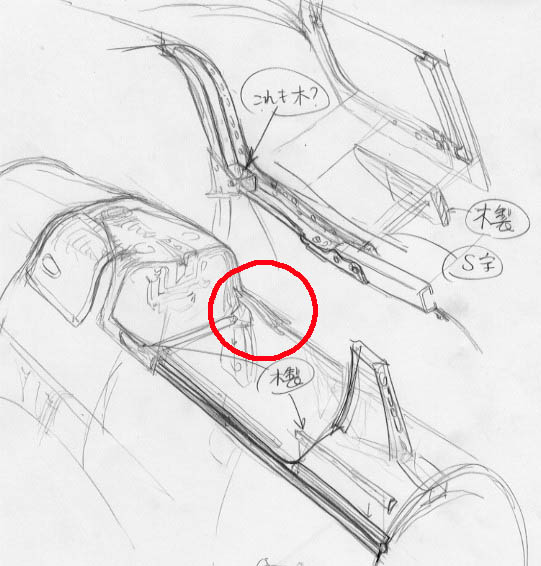

また、このガイドレール部分は、第一風防直後から始まるのですが、ここにつながる胴体開口部は可動風防とガイドレール部の厚みを逃げるため、第一風防内で内側に絞られています。絞った部分は胴体と風防枠との間に隙間が出きるので、その部分を充填材で埋める処理をしています。充填材は、少なくとも52型以降は、木材を使用していた様です。
|
さて、今回は、写真がある程度残っている三菱製32型以降と中島製52型以降に限定しましたが、その2、その3の特徴は、三菱製21型と中島製21型でもあてはまるようです。 |
